直線導軌EG系列低組裝型滾珠型
1 、EG 系列直線導軌特點
EG系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
滑塊上設有鋼珠保持器以防止鋼珠脫落，此設計不僅方便客戶安裝直線導軌，當取下滑塊時亦不會有鋼珠脫落的情形發生，且在精度允許下具備互換性。

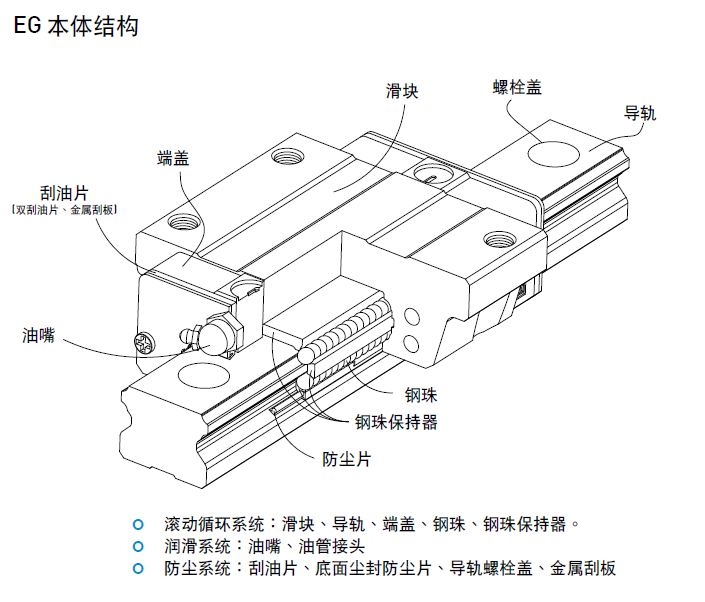

2、本體結構
3、產品規格說明

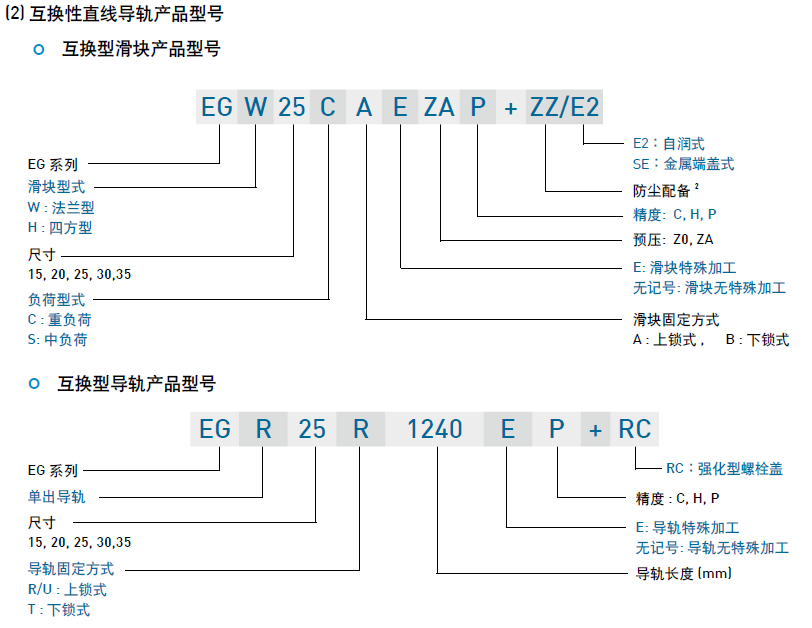

EG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
